ສະວິດ Rocker 6-Pin ເຮັດວຽກແນວໃດ?

ທ່ານອາດຈະໄດ້ flicked ຫນຶ່ງໂດຍບໍ່ມີການຄິດສອງຄັ້ງ. ການຄລິກທີ່ໜ້າພໍໃຈນັ້ນມີຢູ່ທົ່ວທຸກຫົນທຸກແຫ່ງ—ຢູ່ໃນປ້ຳດູດນ້ຳຂອງທ່ານ, ເຄື່ອງເຮັດຄວາມຮ້ອນໃນບ່ອນນັ່ງລົດ, ຫຼືເຄື່ອງປັ່ນປ້ຳ. ແຕ່​ເມື່ອ​ທ່ານ​ພິກ​ສະ​ວິດ​ໄຟ​ແບບ​ມາດ​ຕະ​ຖານ​, ທ່ານ​ພຽງ​ແຕ່​ແຕກ​ສາຍ​ຫນຶ່ງ​. ແລ້ວເປັນຫຍັງ ກສະວິດ 6-pin rockerຈໍາ​ເປັນ​ຕ້ອງ​ມີ​ຫົກ prongs ໂລ​ຫະ​ເຊື່ອງ​ໄວ້​ຂ້າງ​ລຸ່ມ​? ເນື່ອງຈາກວ່າອົງປະກອບເລັກນ້ອຍນີ້ບໍ່ພຽງແຕ່ເປັນປຸ່ມເປີດ / ປິດ. ມັນເປັນຕຳຫຼວດຈະລາຈອນນ້ອຍໆ. ມັນຄວບຄຸມສອງວົງຈອນເອກະລາດໃນເວລາດຽວກັນ, ແລະໃນບາງກໍລະນີ, ມັນສະຫວ່າງເພື່ອບອກທ່ານວ່າພະລັງງານແມ່ນສົດ. ລອງເປີດຝາອັດປາກມົດລູກ ແລະເບິ່ງວ່າເຫລັກເຫຼົ່ານັ້ນເຮັດຫຍັງແດ່.

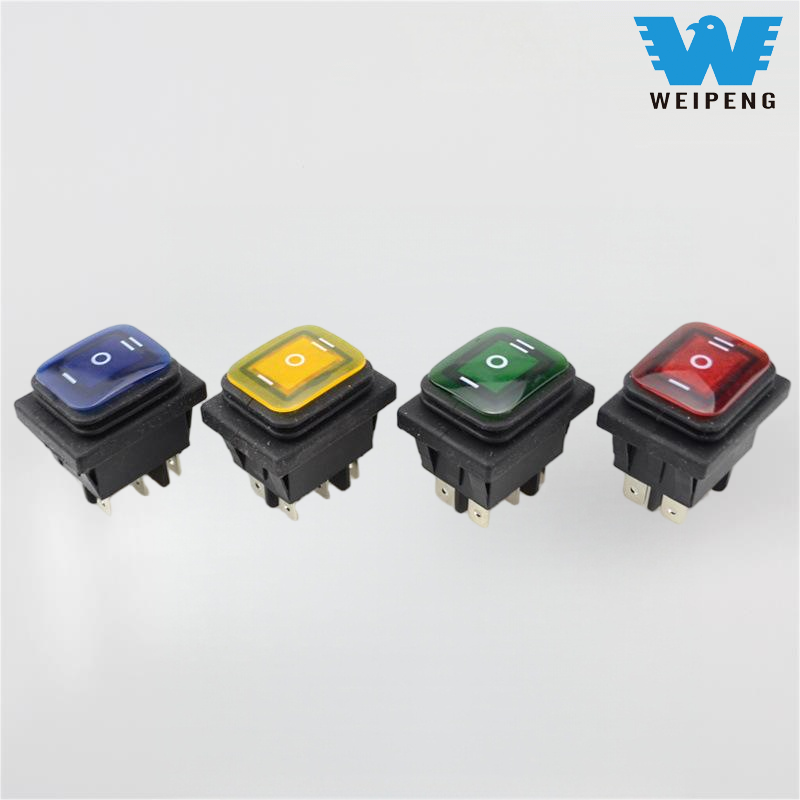

A 6-pin rocker switch ເປັນສະຫຼັບ double-pole, double-throw (DPDT). ໃນພາສາອັງກິດທໍາມະດາ, ນັ້ນຫມາຍຄວາມວ່າມັນສາມາດຄວບຄຸມສອງອຸປະກອນແຍກຕ່າງຫາກຫຼືສອງຫນ້າທີ່ຂອງອຸປະກອນຫນຶ່ງພ້ອມໆກັນ. ບໍ່ເຫມືອນກັບສະວິດ 2-pin ງ່າຍດາຍທີ່ພຽງແຕ່ຕັດສາຍດຽວ, ອັນນີ້ແມ່ນສໍາລັບການເຮັດວຽກທີ່ຊັບຊ້ອນຫຼາຍທີ່ທ່ານຈໍາເປັນຕ້ອງປີ້ນມໍເຕີຫຼືສະຫຼັບລະຫວ່າງສອງແຫຼ່ງພະລັງງານ.

ເພື່ອເຂົ້າໃຈວິທີການເຮັດວຽກ, ທ່ານຈໍາເປັນຕ້ອງຮູ້ຮູບແບບ pin. ທ່ານບໍ່ຕ້ອງການປະລິນຍາວິສະວະກໍາ; ພຽງແຕ່ຄິດວ່າພວກເຂົາຢູ່ໃນຄູ່.

- Pin 1 & 2 (Inputs): ເຫຼົ່ານີ້ແມ່ນ "ທົ່ວໄປ" terminals ຂອງທ່ານ. ປົກກະຕິແລ້ວພວກມັນເຊື່ອມຕໍ່ກັບແຫຼ່ງພະລັງງານຕົ້ນຕໍຂອງທ່ານ (ແບັດເຕີລີຫຼືຕົວດັດແປງຝາ).

- Pin 3 & 4 (Output Set 1): ເຫຼົ່ານີ້ເຊື່ອມຕໍ່ກັບອຸປະກອນທໍາອິດຫຼືຫນ້າທີ່ທໍາອິດ (e.g., "ໄປ" ໃນມໍເຕີ).

- Pin 5 & 6 (ຊຸດຜົນຜະລິດ 2): ເຫຼົ່ານີ້ເຊື່ອມຕໍ່ກັບຫນ້າທີ່ທີສອງ (e.g., "ປີ້ນກັບກັນ").

ຈະເກີດຫຍັງຂຶ້ນເມື່ອທ່ານພິກມັນ?

ນີ້ແມ່ນ trick magic. rocker ມີຂົວໂລຫະພາຍໃນທີ່ເຄື່ອນຍ້າຍໃນເວລາທີ່ທ່ານກົດມັນ.

- ຕຳແໜ່ງ 1 (Up/On A): ຂົວເຊື່ອມຕໍ່ Pin 1 ຫາ Pin 3, ແລະພ້ອມກັນເຊື່ອມຕໍ່ Pin 2 ຫາ Pin 5. ກະແສໄຟຟ້າຈະໄປ Function A.

- ຕຳແໜ່ງ 2 (ສູນ/ປິດ): ບໍ່ມີຫຍັງເຊື່ອມຕໍ່. ຂົວນັ່ງຢູ່ໃນກາງ. ວົງຈອນແມ່ນຕາຍ.

- ຕໍາແໜ່ງ 3 (ລົງ/ເທິງ B): ຂົວເຊື່ອມຕໍ່ Pin 1 ຫາ Pin 4, ແລະ Pin 2 ຫາ Pin 6. ໃນປັດຈຸບັນພະລັງງານໄຫຼໄປຫາ Function B.

ໃນຖານະເປັນຜູ້ຊື້, ປົກກະຕິແລ້ວທ່ານພຽງແຕ່ຕ້ອງການສະຫຼັບ rocker 6-pin ສໍາລັບສອງບັນຫາສະເພາະ:

1. ການປີ້ນມໍເຕີ DC: ຄິດເຖິງເຄື່ອງກວາດ ຫຼືຍົກ. ທ່ານຈໍາເປັນຕ້ອງສົ່ງແຮງດັນທາງບວກຫນຶ່ງທາງທີ່ຈະຂຶ້ນໄປ, ແລະປີ້ນກັບຂົ້ວເພື່ອຫຼຸດລົງ. ສະວິດ 4-pin ບໍ່ສາມາດເຮັດໄດ້ຢ່າງປອດໄພ, ແຕ່ວ່າ6-pinການອອກແບບຈັດການ "crossover" ພາຍໃນ.

2.  ການຄວບຄຸມແຮງດັນສອງເທົ່າ: ບາງທີເຈົ້າມີອຸປະກອນທີ່ແລ່ນດ້ວຍ 12V ແລະ 24V, ຫຼືທ່ານຕ້ອງການເລືອກລະຫວ່າງ "ພະລັງງານຫມໍ້ໄຟ" ແລະ "ພະລັງງານເຄື່ອງກໍາເນີດ." ສະວິດນີ້ແຍກທັງສອງສາຍ.

ບັນຫາເບົາບາງ (ຄວາມເຈັບຫົວຂອງຜູ້ຊື້ທົ່ວໄປ)

ສະວິດ 6-pin rocker ຈໍານວນຫຼາຍມີ LED ໃນຕົວ. ຢ່າງໃດກໍຕາມ, ແສງສະຫວ່າງເຫຼົ່ານີ້ຕ້ອງການເສັ້ນທາງດິນ. ຖ້າສະວິດຂອງທ່ານບໍ່ສະຫວ່າງ, ຢ່າຄິດວ່າມັນແຕກ. ທ່ານອາດຈະຈໍາເປັນຕ້ອງໄດ້ແລ່ນສາຍດິນສະເພາະກັບ pin "ດິນ" (ມັກຈະເປັນ Pin 7 ຫຼື terminal ແຍກຕ່າງຫາກ, ຂຶ້ນກັບຍີ່ຫໍ້). ຖ້າທ່ານບໍ່ສົນໃຈ LED, ການສະຫຼັບກົນຈັກຍັງເຮັດວຽກໄດ້ດີ.

Takeaway ໄດ້

ລືມແຜນວາດສາຍໄຟທີ່ຊັບຊ້ອນໄປຊົ່ວໄລຍະໜຶ່ງ. ພຽງແຕ່ຈື່: ກສະວິດ 6-pin rockerແມ່ນສອງປຸ່ມ 3-pin ແຍກຕ່າງຫາກທີ່ຕິດຢູ່ໃນເຮືອນດຽວ. ມັນ​ມີ​ຢູ່​ໃນ​ການ​ຈັດ​ການ​ສອງ​ການ​ປະ​ຕິ​ບັດ​ທີ່​ແຕກ​ຕ່າງ​ກັນ (ເຊັ່ນ​: ຄວາມ​ໄວ​ສູງ / ຕ​່​ໍ​າ​ຫຼື​ໄປ​ຫນ້າ / ກັບ​ຄືນ​ໄປ​ບ່ອນ​) ການ​ນໍາ​ໃຊ້​ປຸ່ມ​ດຽວ​. ຖ້າໂຄງການຂອງທ່ານຮຽກຮ້ອງໃຫ້ມີການຫັນກັບມໍເຕີຫຼືການຄຸ້ມຄອງສອງແຫຼ່ງພະລັງງານ, ໃນທີ່ສຸດເຈົ້າຮູ້ວ່າເປັນຫຍັງສະວິດ 2-pin ພື້ນຖານຈະບໍ່ຕັດມັນ.
